在移动操作系统(iOS / Android)中通过设备触碰 NFC 标签打开 App 并进行跳转

NFC 读取场景

移动端 App 运行后读取 NFC 信息

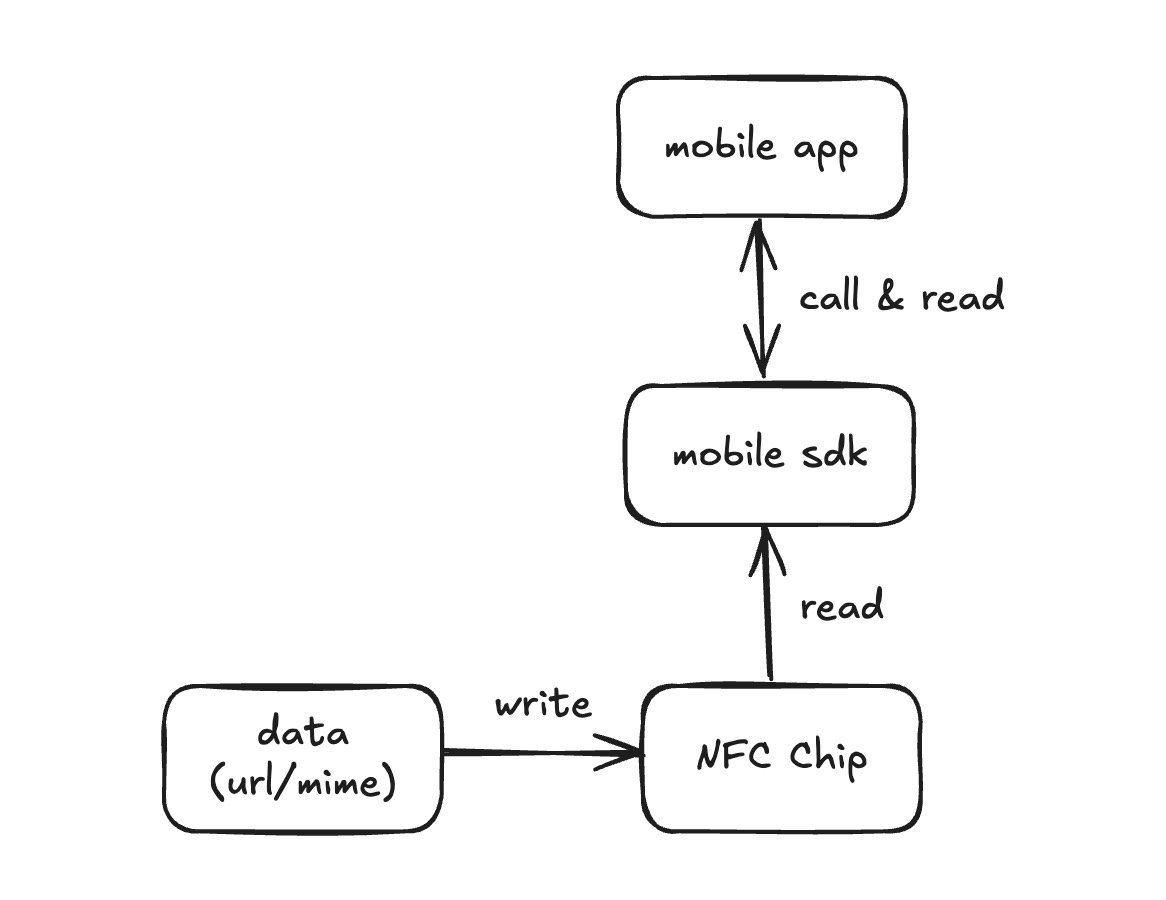

App read nfc

这个不是我们这篇文章重点讨论的内容，可以参见 Android 和 iOS 的如下文档

Android: Near field communication

iOS: Building an NFC Tag-Reader App

移动端 App 未打开甚至未安装时，设备读取 NFC 信息后拉起 App 并将数据传递给 App，或是引导用户下载 App

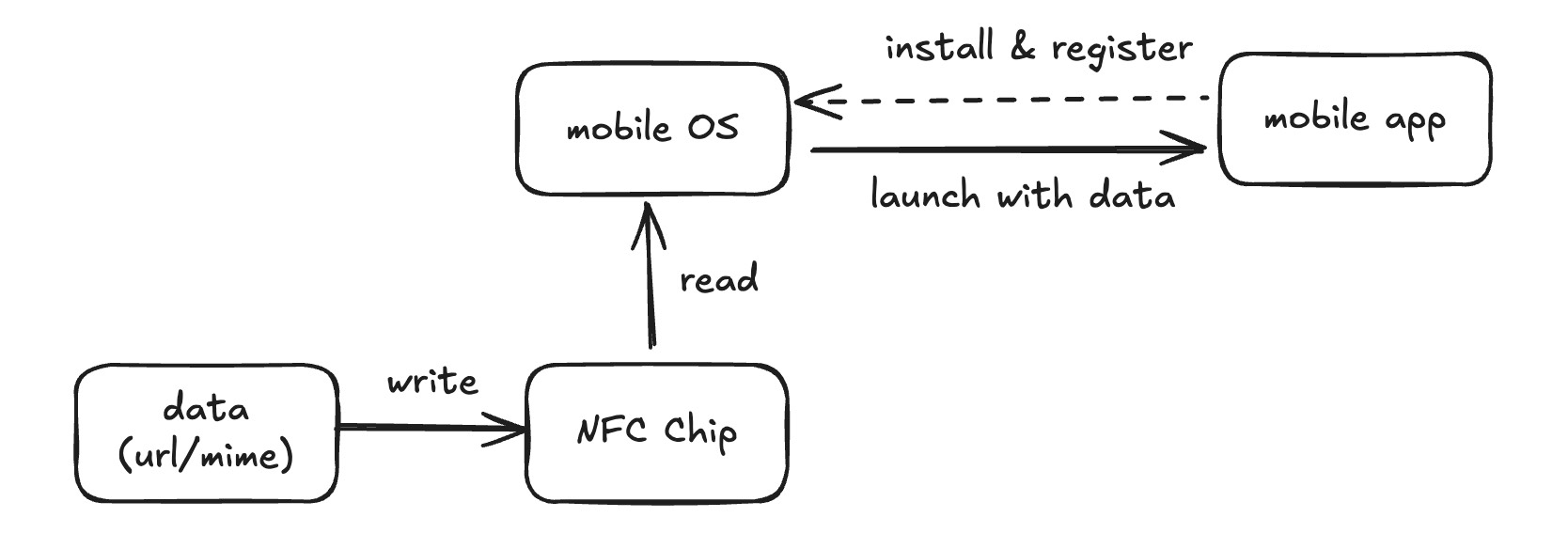

OS read nfc

这个是我们这篇文章重点讨论的内容，也是我们在支付宝”碰一下”点餐或者支付时的场景。

Android 和 iOS 对 NFC 功能的支持

  • 具有 NFC 功能的 Android 设备同时支持两种主要操作模式：

    1. 读写模式

      允许 NFC 设备读写无源 NFC 标签和贴纸。

    2. 模拟卡模式 允许 Android 设备本身充当 NFC 卡。然后可以由外部 NFC 读取器访问模拟 NFC 卡。

  • iOS 对于开发者和第三方 App, 只开放了有限的 NFC 读取模式。

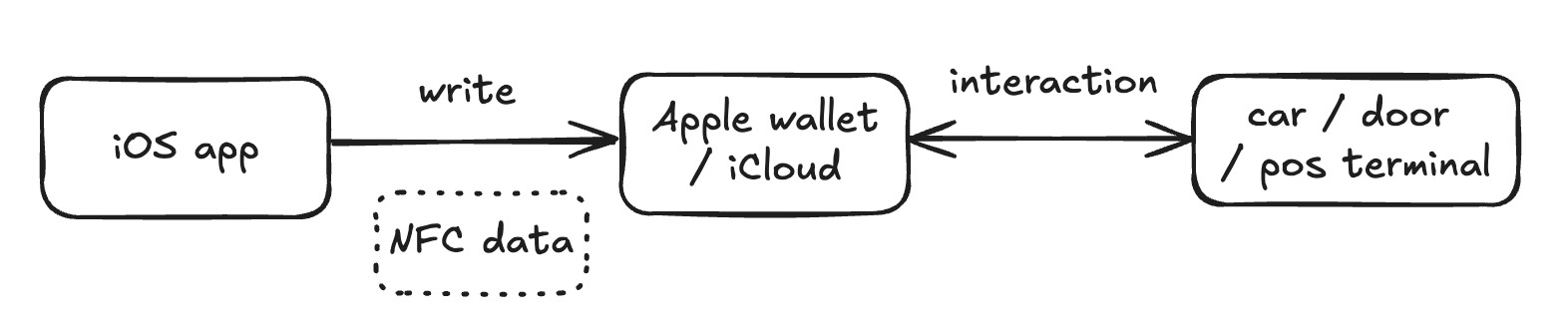

    在 iOS 上，还有一种 NFC 使用场景是通过 Apple Pay+iCloud，但我们这篇文章同样不涉及这个场景

    App Clip

支付宝”碰一下”的使用场景

  • Android

    • 必须安装支付宝 App
    • 保持在登录状态
    • 支付宝 App 可以在前台或后台运行，或者为未运行状态。
    • TODO: 暂未测试未安装支付宝 App 时进行碰一下操作的情况
    • 系统需要在解锁状态(待确认) 用户用 Android 设备触碰 NFC 标签后, 支付宝 App 进入前台, 并通过标签里的 NFC 信息跳转到指定页面完成点餐或者支付操作。

  • iOS

    • 如果未安装支付宝 App, 则会引导用户下载支付宝 App
    • 如果安装了 App，需要保持在登录状态
    • 支付宝 App 可以在前台或后台运行，或者为未运行状态。

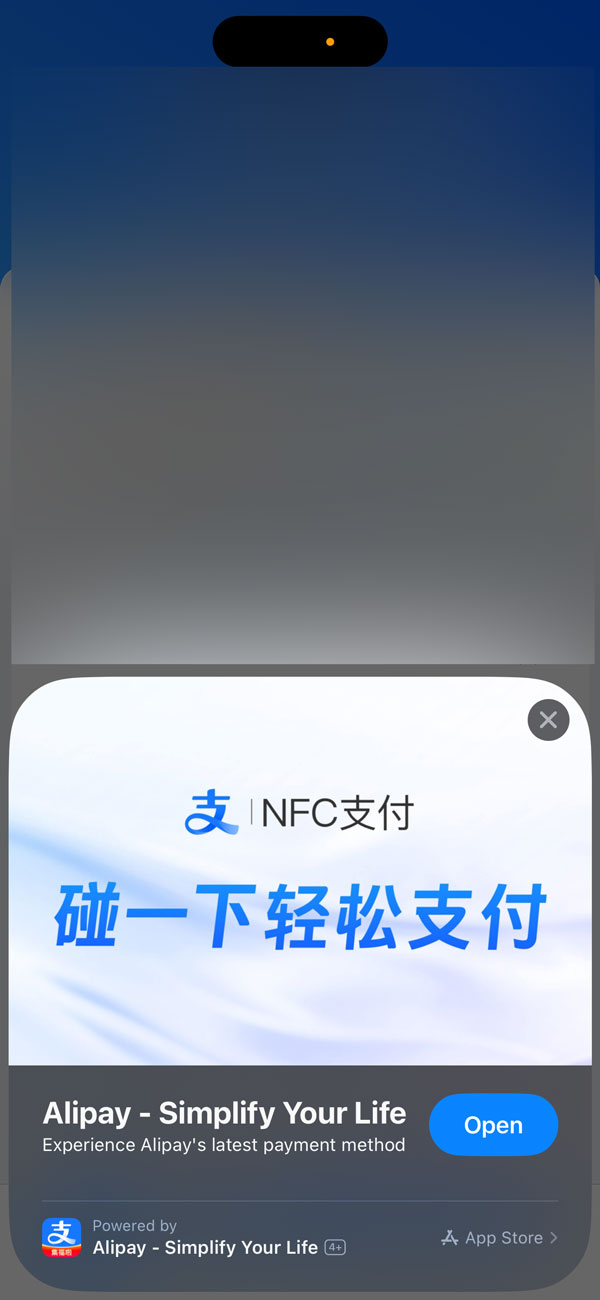

    • 系统需要在解锁状态(待确认) 用户用 iOS 设备触碰 NFC 标签后, 会出现一个半屏的支付宝提示，如图:

      alipay app clip

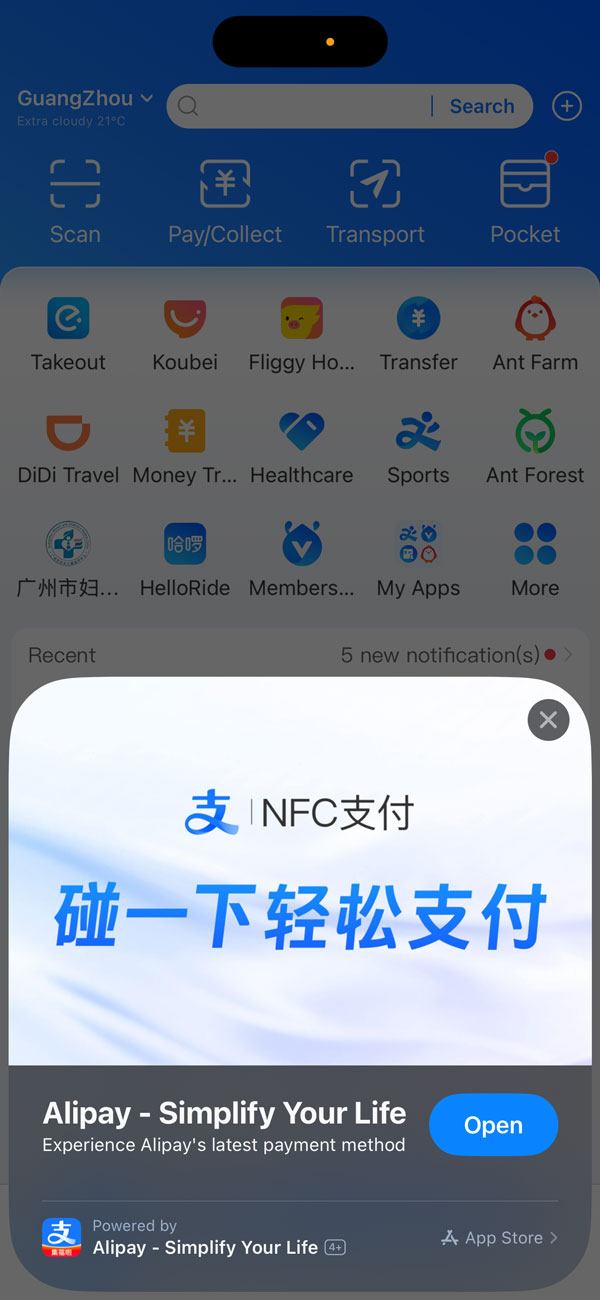

      需要说明的是，这个半屏页面不但会出现在桌面，也会出现在其他前台的 App 上方，甚至是支付宝自己的 App 上方, 如图:

      app clip over alipay

      用户可以从这个页面下方跳转 AppStore 安装支付宝 App，也可以点击打开 App 按钮。

      用户选择点击”打开”按钮后

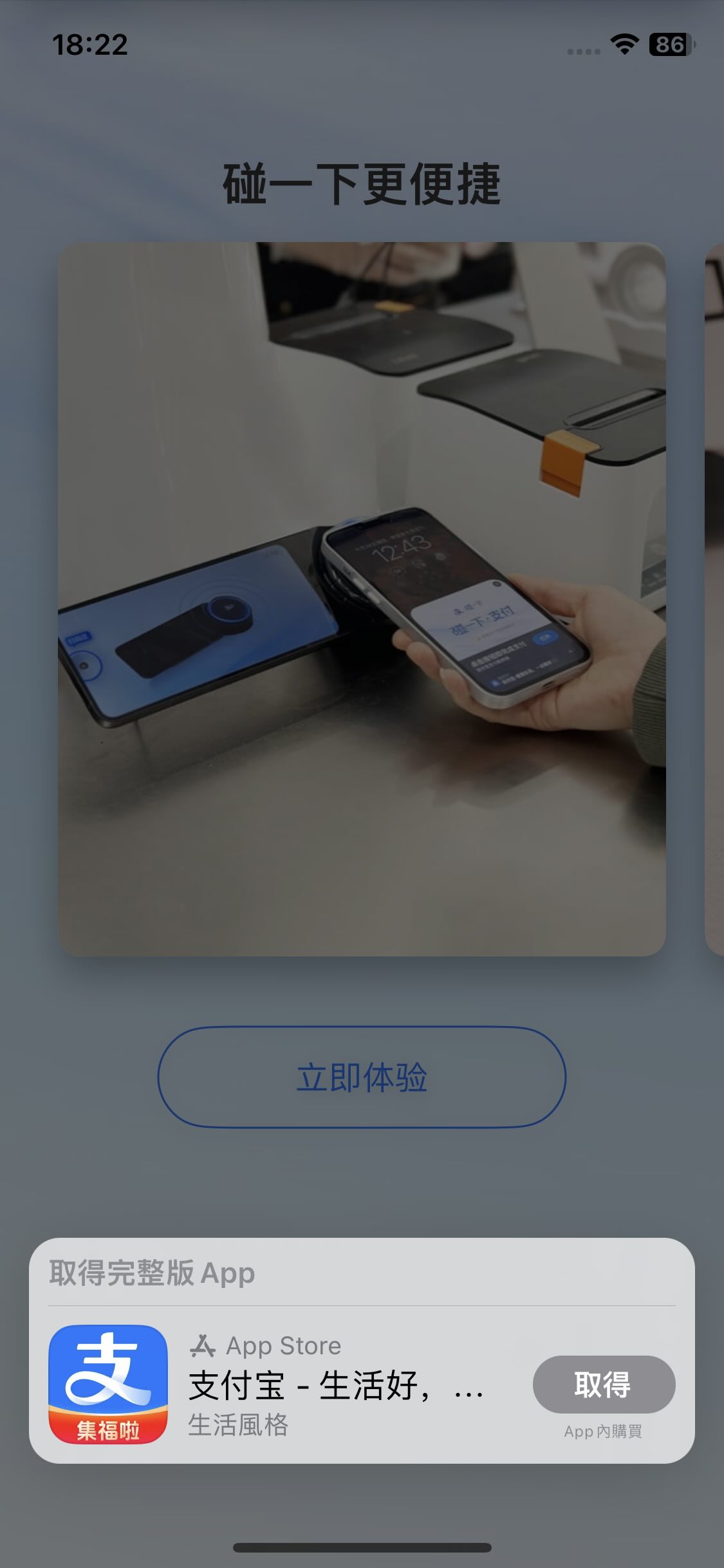

      • 如果用户 iOS 设备上没有安装支付宝 App，会进入如下页面, 按引导下载 App。 (熟悉 App Clip 的同学应该意识到, 这其实就是一个 App Clip) download alipay app in app clip

      • 如果用户 iOS 设备安装了支付宝 App，则会自动跳转到支付宝 App，进行后续操作 这应该是绝大多数用户的体验场景，App Clip 自动拉起 App 应该也是 iOS 系统的默认实现。

NFC 标签的静态和动态实现

  • 静态标签 NFC 标签内容固定，适用于点餐等场景，可以为贴纸等形态

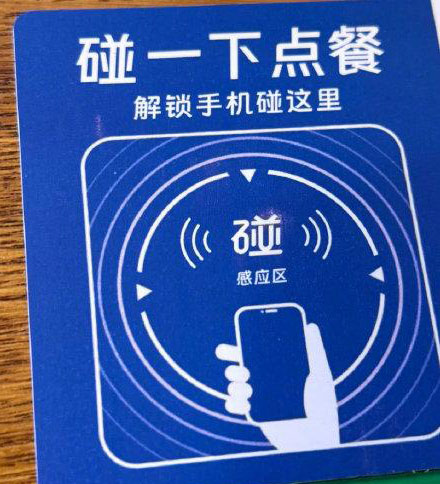

    静态贴纸

  • 动态标签 NFC 标签内容动态生成，适用于支付等场景，为带电源的设备

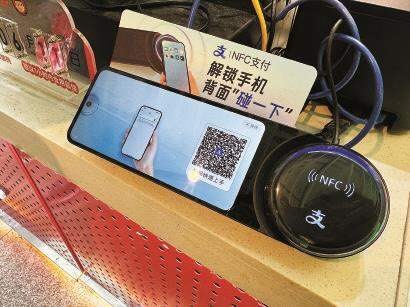

    动态设备

iOS 侧的技术实现
Universal Links / App Links?

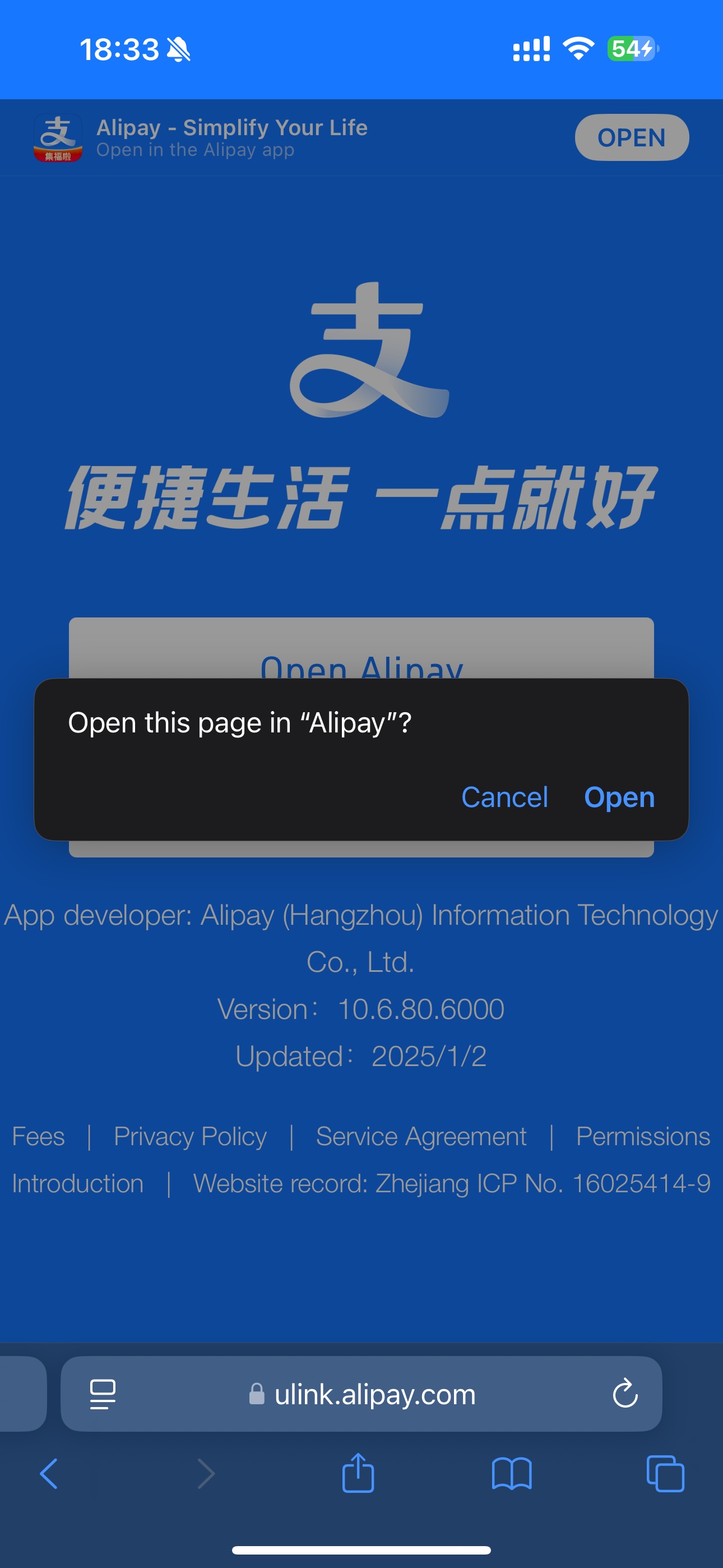

还是以支付宝为例，在安装了支付宝的前提下,我们在 iOS 的 Safari 中访问 https://ulink.alipay.com 时,可以看到如下页面:

Universal Link

可以看到，右上角有一个”打开”按钮，点击后会自动跳转到支付宝 App。并且 iOS 也会自动弹出是否打开支付宝的提示。

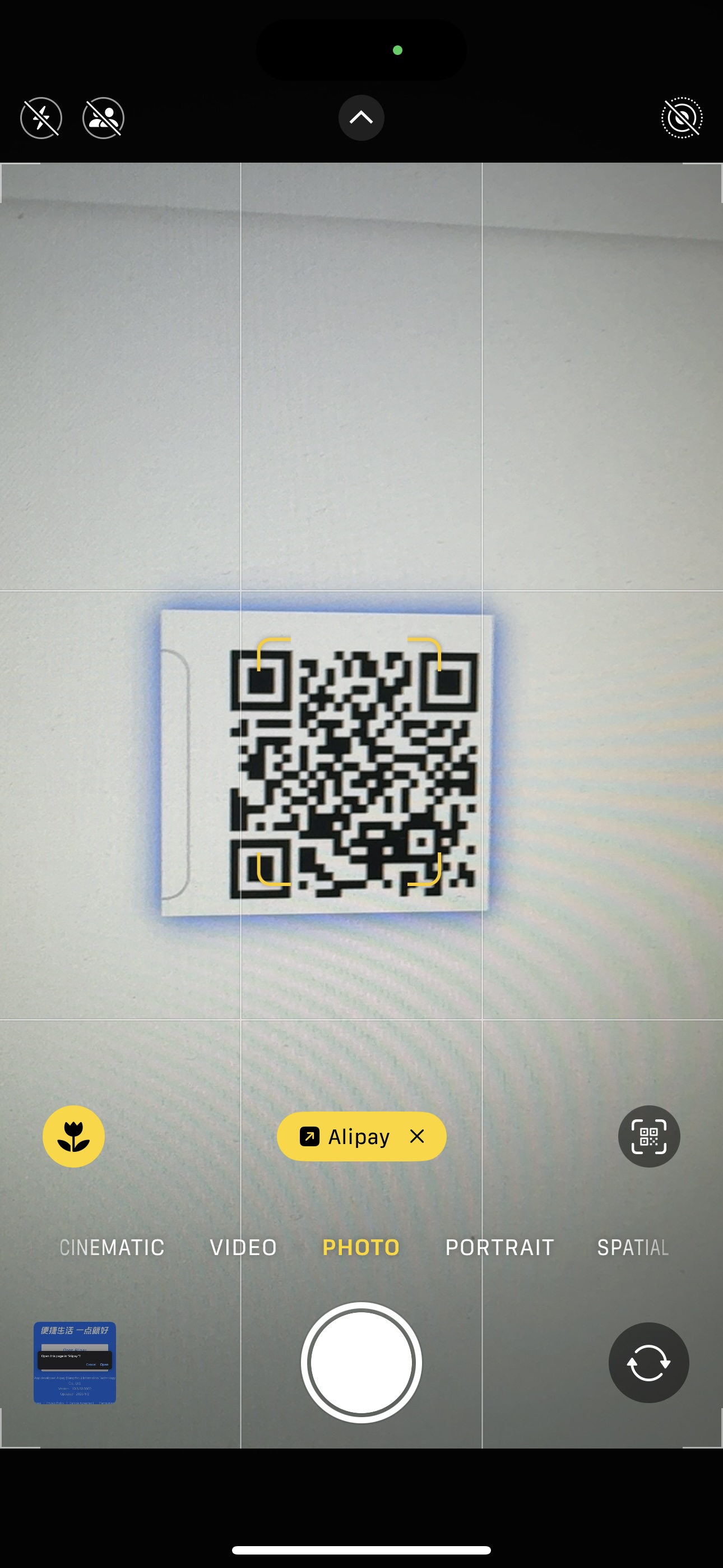

我们把这个链接 https://ulink.alipay.com 做成二维码, 然后用 iOS 自带的相机扫描，也会看到如下页面:

Universal Link

我们点击下方的黄色的”Alipay”提示，就可以自动跳转到支付宝 App。

NFC 标签同样也支持 Universal Links / App Links.

参见如下文档：

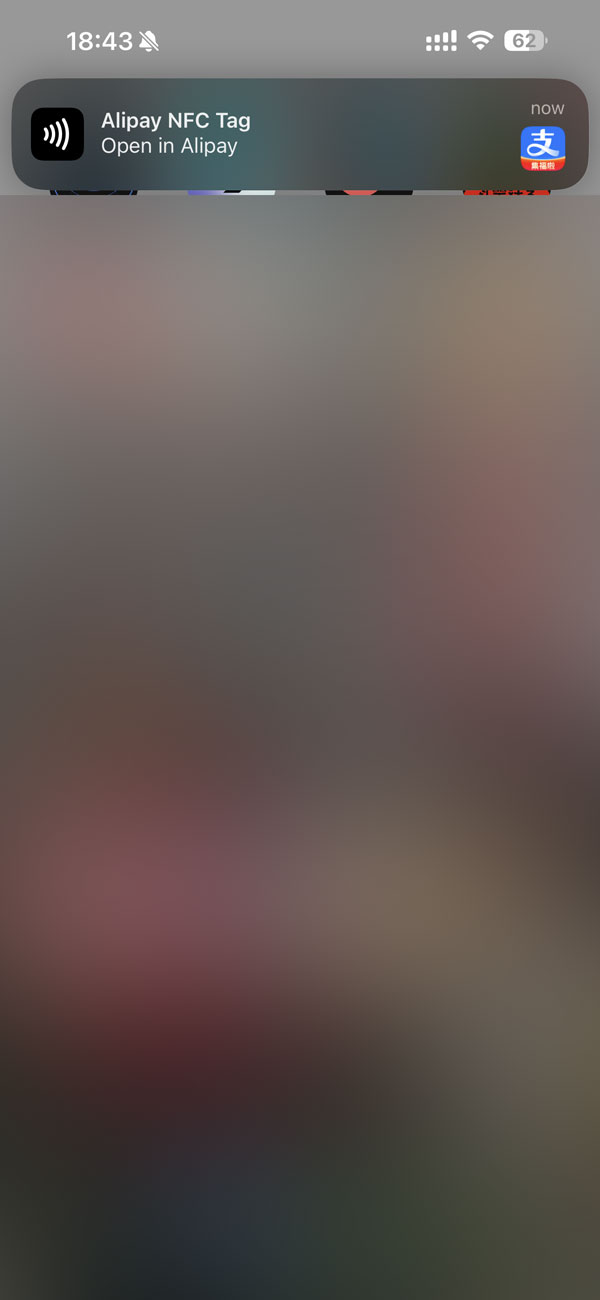

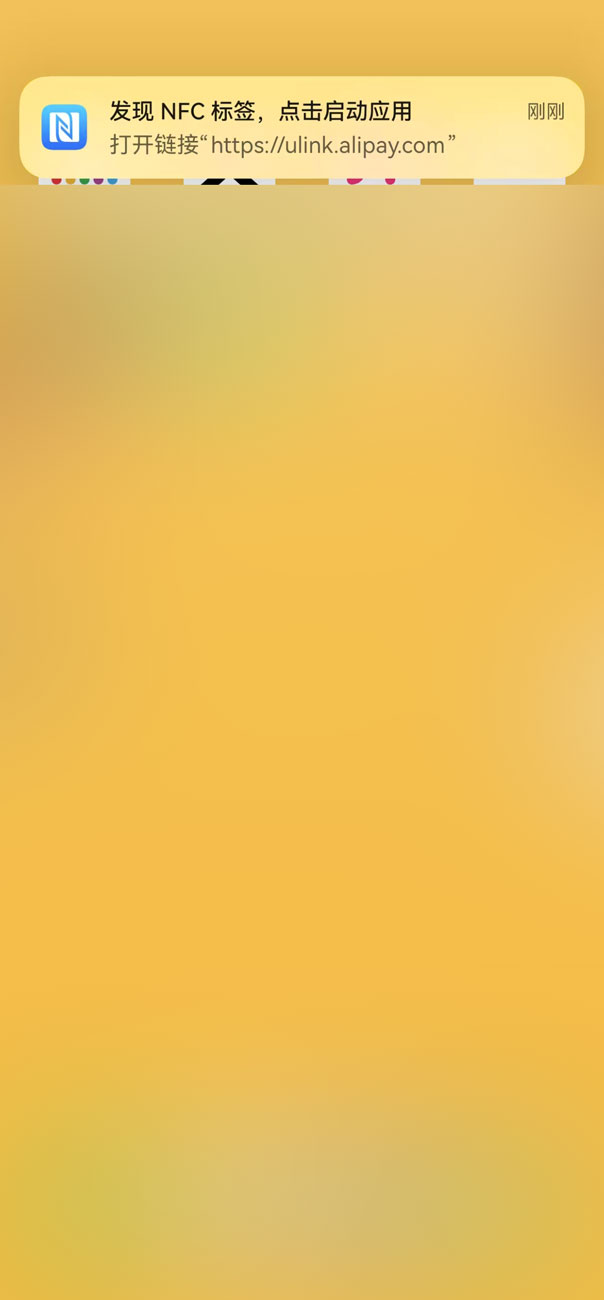

而如果我们把这个链接写入到 NFC 标签里，用 iOS 设备触碰后，会出现如下提示:

Universal Link

用户点击 iOS 设备顶部的提示后，也可以跳转到支付宝 App, 这个 url 如果附带了其他 param, 整个 url 的 内容都会被传递给 App。

但这个体验其实跟支付宝现在的体验是不同的，用户没有这个点击 nfc 提示的额外操作。

此外，因为 Google Play Console 在大陆地区无法被普通用户访问，所以 Android App Links 在国内也难以被使用。

而实际上, 就算 Android 支持了 App Links, 也会出现如下需要用户二次确认的情况: Universal Link

iOS App Clip

什么是 iOS App Clip，参见https://developer.apple.com/app-clips/

对比这个图上的 App Clips 图片和支付宝的半屏图片, 明显看出他们是一样的. App Clip

AppClip 无需实现被安装到用户的手机中，有点类似微信小程序。

AppClip 默认可以通过这类链接被拉起: https://appclip.apple.com/id?p=com.alipay.iphoneclient.clip

当我们把如上链接写入 nfc 芯片后，用 iOS 手机触碰 nfc，就可以实现支付宝目前的效果了(当然支付宝 App 需要传递的具体业务数据我们也需要模拟出来)

此外，近年 Apple 还为 App Clip 提供了一个叫 Advanced App Clip Experiences 的功能，这个功能可以让 App Clip 支持更多的场景, 和支付宝碰一下场景相关的有，用户可以自定义半屏页面的背景图。也可以配置自定义 URL 来写入 NFC 或者通过二维码拉起 App Clip.

Apple 的文档里提到，Advanced App Clip Experiences 的部分功能是需要 iOS 17+才支持，猜测支付宝推出碰一下功能的时间节点有可能和这个相关。

https://developer.apple.com/documentation/appclip/creating-app-clip-codes-with-app-store-connect

https://developer.apple.com/help/app-store-connect/offer-app-clip-experiences/offer-an-advanced-app-clip-experience/

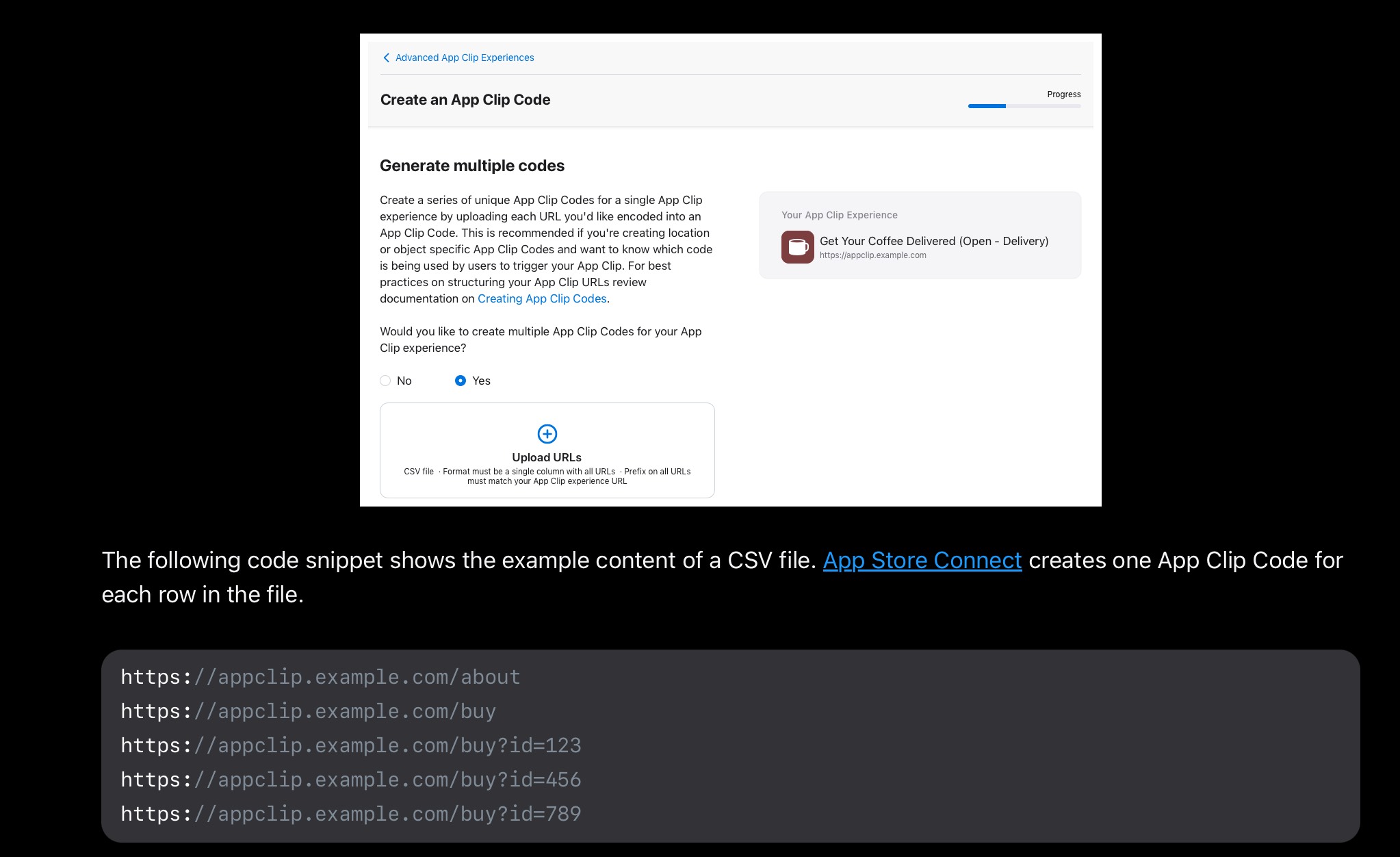

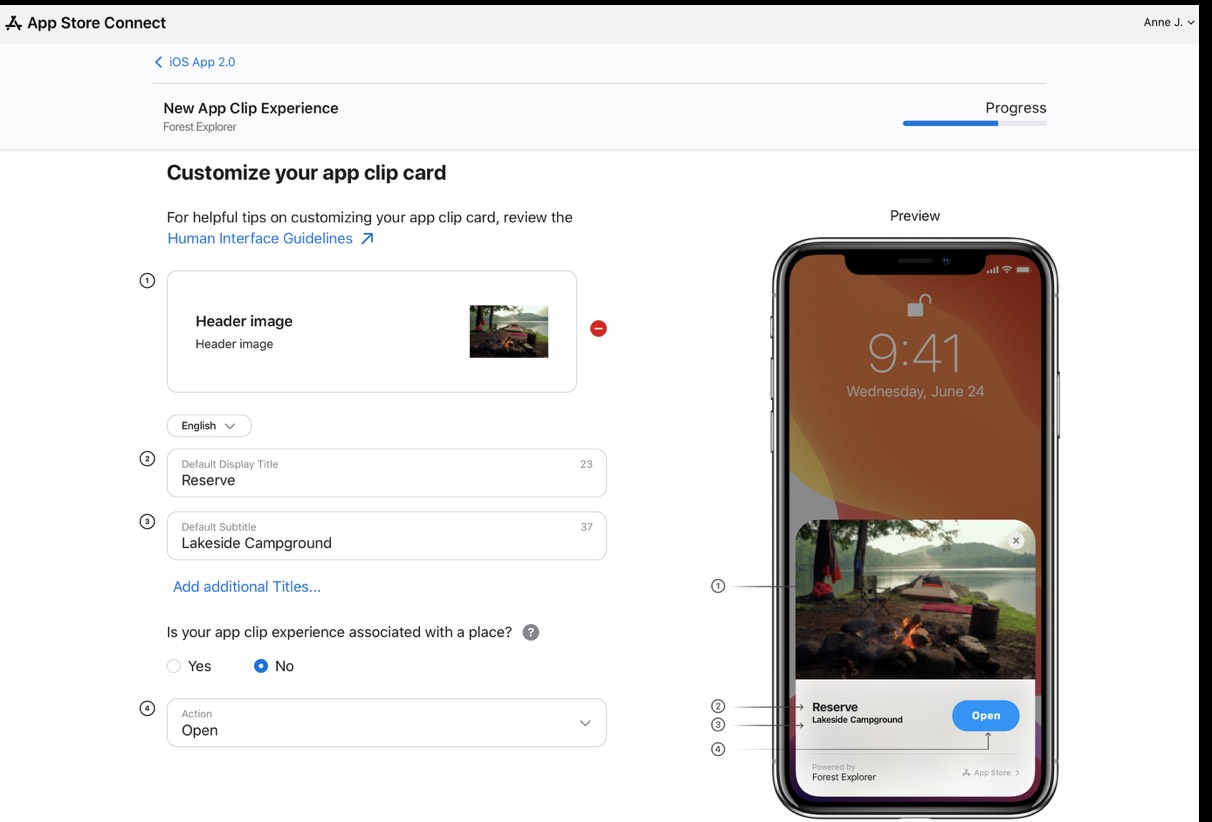

Advanced App Clip

Advanced App Clip

通过对支付宝碰一下贴纸标签的信息读取, iOS 实际使用的 App Clip Url 格式为

https://render.alipay.com/p/s/ulink/dc0?s=dc&scheme=alipay%3A%2F%2Fnfc%2Fapp%3Fid%3Dxxxxxxx3%26t%3Dxxxxxxxxxx

Android Application NFC Tag

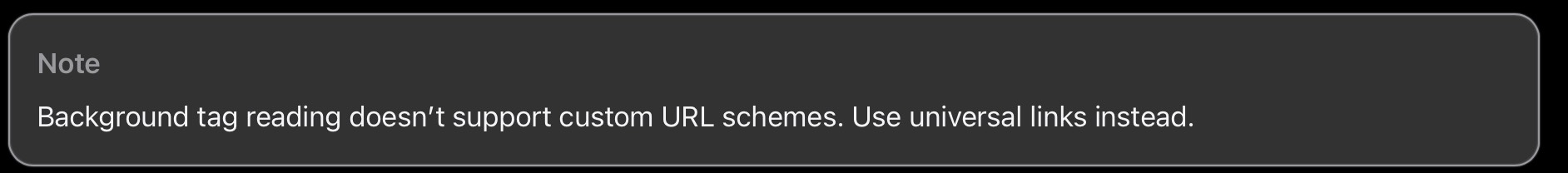

因为 iOS 文档https://developer.apple.com/documentation/corenfc/adding-support-for-background-tag-reading中明确提到不支持 custom schema,

Advanced App Clip

这意味着 iOS 侧必须使用 https://开头的 schema, 不能使用 myapp://这种类型的 schema(对应 Android 的 Deep Link).

而又因为大陆地区的 Android 系统因为无法连接到 Google Play, 又无法使用 https:// 开头的 App Links。

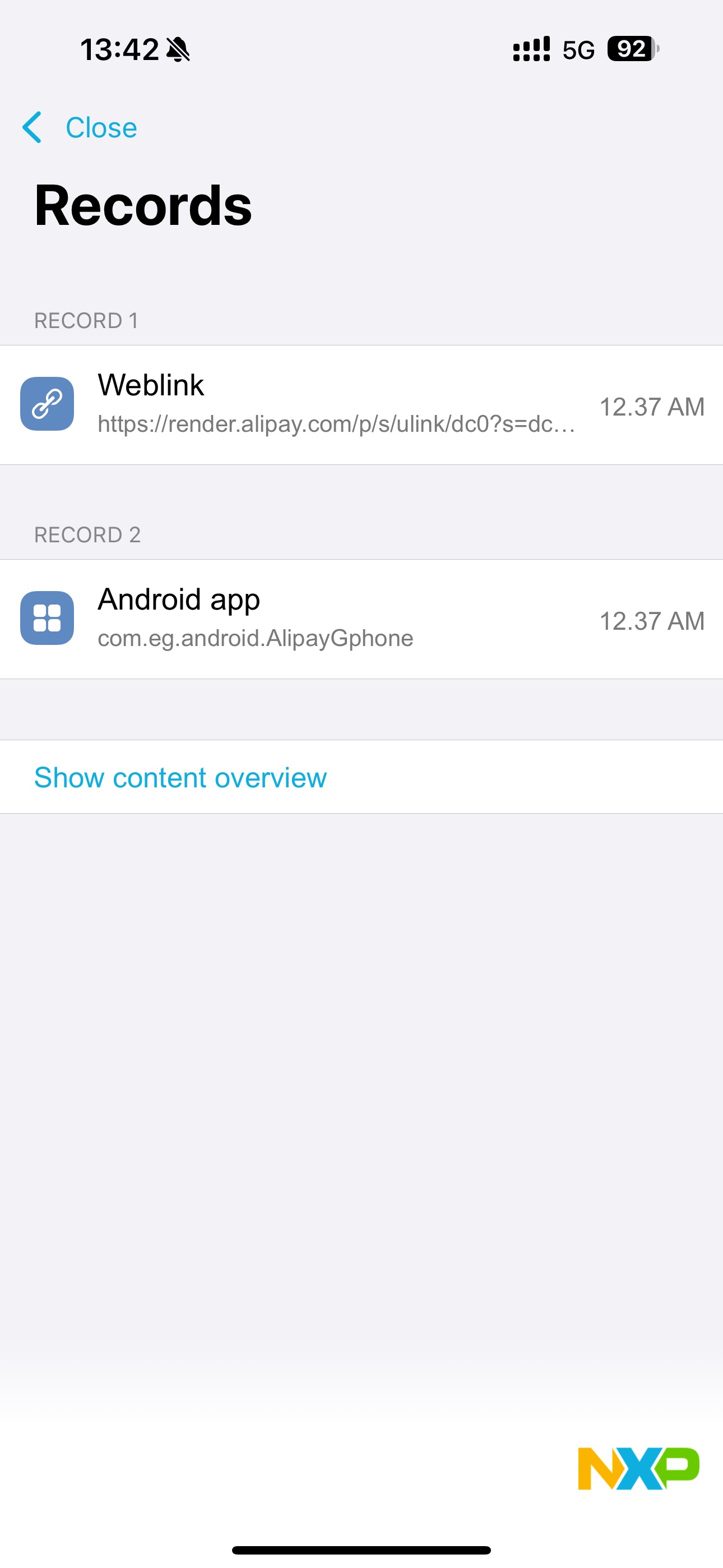

所以对于支付宝是如何实现同一个 NFC 标签兼容 iOS 和 Android, 我疑惑了很久，后来通过对支付宝碰一下贴纸标签的信息读取, 发现他同时写入两条数据，一条给 iOS 使用， 一条给 Android 使用，如下图。

NFC Chips

而操作系统对自己不认识的数据，会略过去处理下一条，所以两者在实现兼容的同时不会冲突。

这里还有一个细节，Android 使用的第二条数据只有 App 的 applicationId (com.xxx.xxx), 这样虽然保证了不会有其他恶意 app 来截取 NFC 里的数据(系统里的 app 的 applicationId 必须唯一), 但是没有具体的业务数据传递给 app, 拉起支付宝之后是如何跳转到对应的点餐或者支付页面的?

目前我查看文档后的猜测是,虽然这条数据只有 applicationId,但是具有这个 applicationId 的 App 被系统拉起后，是可以通过 api 主动获取到其他 NDEF 数据的, 而 NDEF 中的 iOS 的 App Clip Url 是有业务参数的，所以 Android App 也可以读取到这部分数据跳转到对应页面。

总结和后续测试计划

我们对 NFC 碰一下的实现技术猜测:

  1. iOS NFC 碰一下打开 App App Clip + 自定义 URL (基本确认，待具体实现, 需要网站域名支持)

  2. Android NFC 碰一下打开 App 使用 NFC 写入 application/android_appid 实现 (已验证)

  3. Android 和 iOS 使用同一个 NFC 芯片 写入两条数据:

    • Android 的 application/android_app 信息
    • iOS Clip 的 Custom URL + param (通过读取支付宝 NFC 标签贴纸确认，动态的支付 NFC 标签未确认)

  4. Android 如何读取具体业务需要的 param Android 的 application/android_app 信息没有附带额外信息，但是 App 可以主动去读取 NDEF 信息里的第二条数据，也就是通过 iOS Clip 的 Custom URL + param 来获取业务数据 (待实现确认)

  5. 因为目前我使用的 NFC 芯片无法写入两条数据，但我分别写入单条数据后，都可以在 iOS 和 Android 设备上实现碰一下拉起支付宝，其中 iOS 可以直接拉起对应的业务页面，Android 因为缺少了 iOS 的 url 数据，只能拉起支付宝。 等我新买的大容量 nfc 芯片到货后，会完善这类测试。

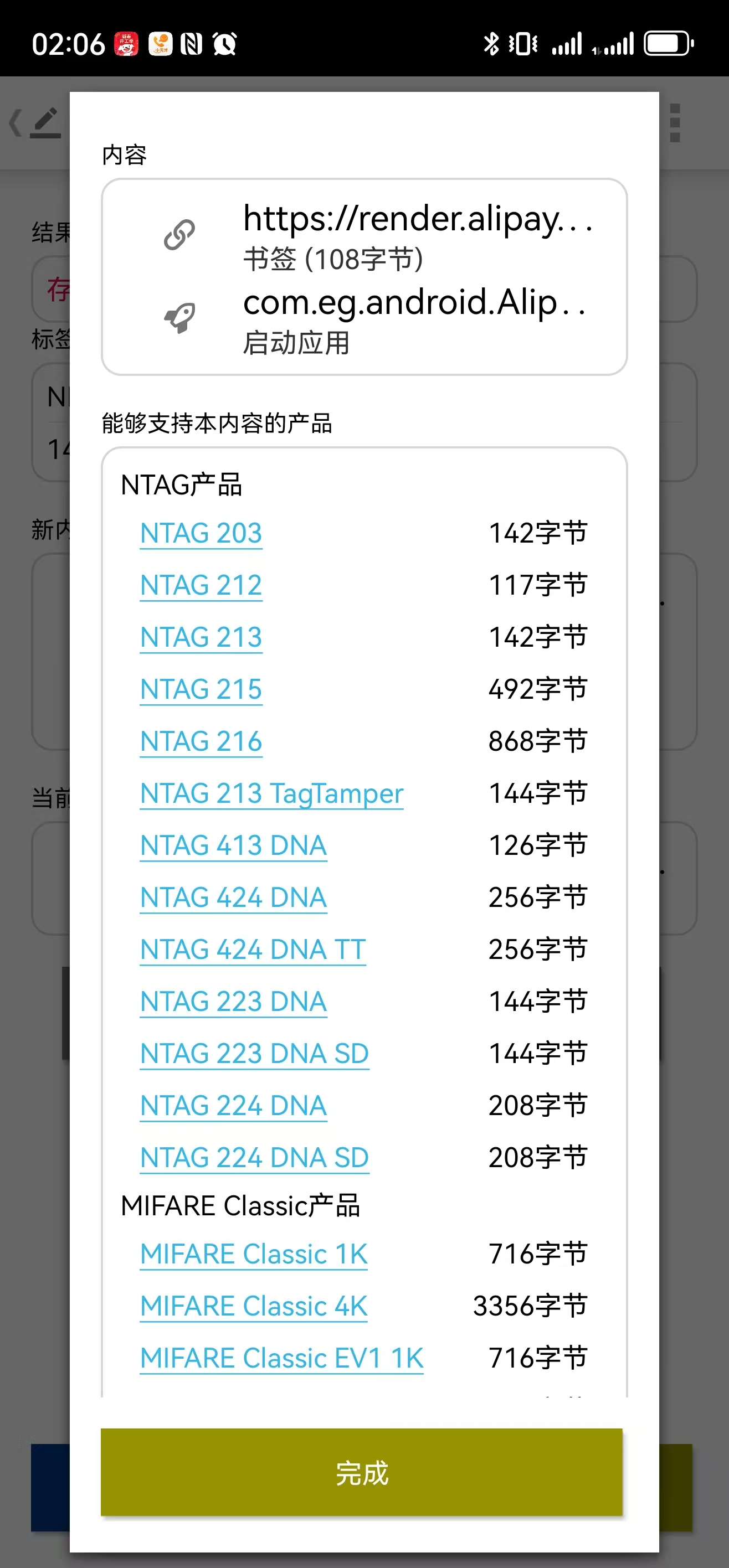

    不同芯片的容量见下图:

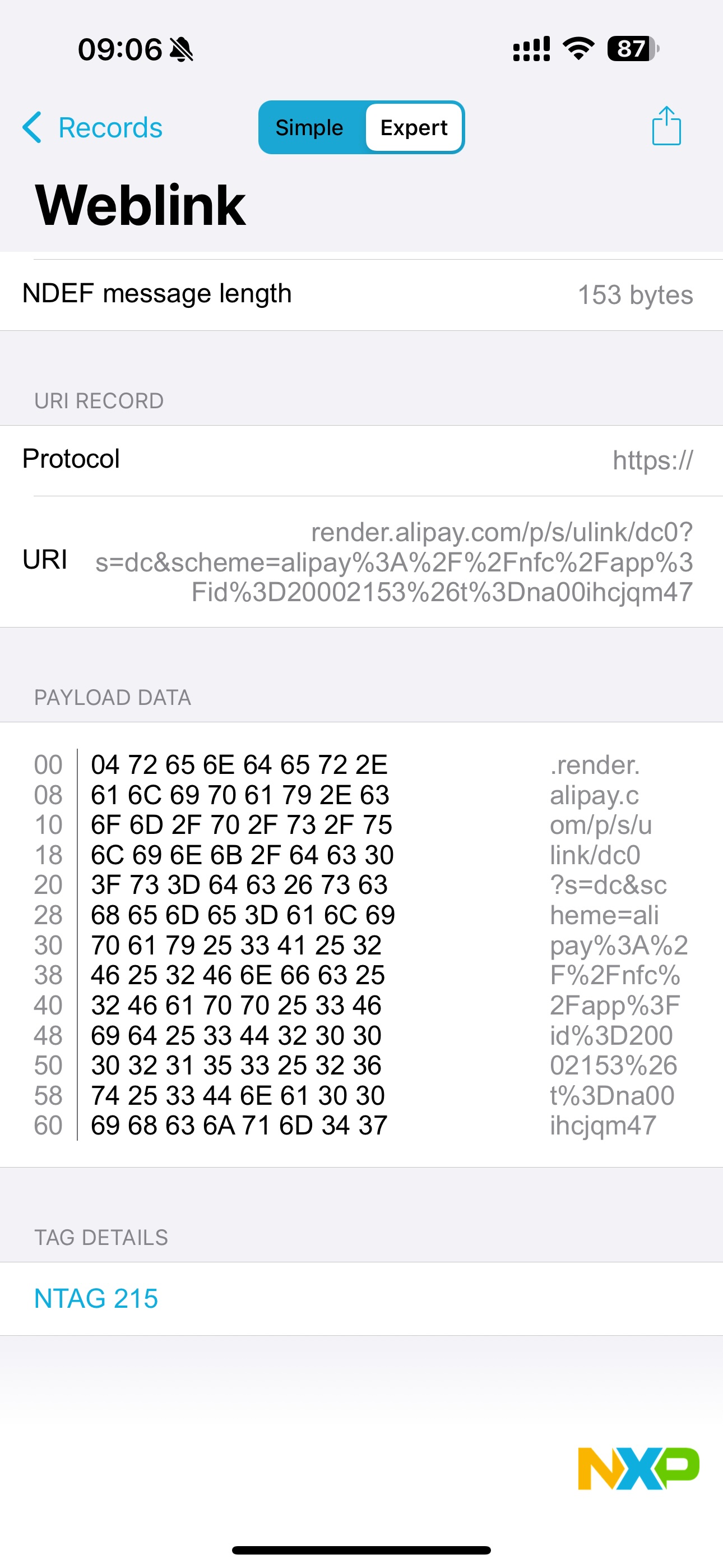

    NFC Chips

    NFC Chips

    从上面两张图可以看出，我测试的 这个支付宝点餐的静态 NFC Tag 目前使用的 NFC 芯片为 NTag 215, 容量为 492 字节。

    动态 NFC Tag 的设备待测试。

数据安全问题

考虑到数据安全问题，nfc tag 中应该不要存放敏感数据，而是存放在网站后台，nfc tag 中只提供网页 param，用户需要鉴权后才能访问到。

补充说明

需要声明一下，我目前没有找到支付宝团队的官方细节剖析，以上的内容都是基于现有文档和可能的技术方案，结合我自己的使用体验进行的推测。

总结： nfc 碰一下是扫码功能的一个替代或者衍生，但是支付宝的碰一下的用户体验做的非常好，其中使用到的技术细节和流程设计非常值得我们学习。

我们是摸着支付宝过河，才把这后面的技术可行路径搞明白，可想而知作为第一个实现碰一下功能的团队，他们在其中进行了多少摸索和尝试取舍。

使用到的工具列表

  • 下载 iOS ipa 和查看 Entitlements
  • 下载 Android Apk 和分析
  • 读取和写入 NFC 标签
  • App Clip Qrcode
  • Apple Universal Links Validator curl -v https://app-site-association.cdn-apple.com/a/v1/render.alipay.com
    {"appclips":{"apps":["8H6B3SFEU4.com.alipay.iphoneclient.clip"]},"applinks":{"apps":[],"details":[{"appID":"8H6B3SFEU4.com.alipay.iphoneclient","paths":["p/s/i/?scheme=*","p/s/ulink/*"]},{"appID":"LQ38NAVXP6.com.alipay.wallet.rc","paths":["p/s/i/.*scheme=*","p/s/ulink/*"]},{"appID":"LQ38NAVXP6.com.alipay.wallet.test","paths":["p/s/i/\\?scheme=*","p/s/ulink/*"]}]}}
  • Android App Links Validator <https://developer.android.com/training/app-links/verify-android-applinks
